- PSD密封件[材质编号RN713(RF704))],常用压力1MPA,最高速度1MPA,温度[-15℃～60℃(-5℃～150℃)] 紧凑双压开型活塞专用密封件，与O形圈比，磨擦特性优良，采用了抑制翻转，扭曲发生的截面形状设计。
主要用途：标准汽缸，小口径汽缸，薄型汽缸。
●可能因安装槽的位置而无法安装在整体槽中.此时,请采用分割槽结构.
●φD H9/f8 会因支撑导向方式而发生变化，并用耐磨环时，参照耐磨环尺寸表.
※关于加工符号中表面粗糙度的标准数列，请参照常用配合表-
空气的质量：
供油空气：在气压回路内设置油壶/加油器等供油装置，在供给的空气中混入雾状油，用于系统内的防锈/润滑。润滑油请选定优质的矿物油。无供油空气：由于气压回路内未设置油壶/加油器等供油装置，因此必须事先在滑动部涂布优质的润滑脂。
干燥空气：为了排除上述无提供油空气中排出等影响，在回路内设置空气干燥机，是供应、排出洁净空气的系统。密封件等必须事先涂布优质的润滑脂。
润滑脂：请使用锂皂基润滑脂(矿物油类润滑脂)稠度为(JIS K2560)1号或2号。
耐热使用时，请使用硅脂、氟脂等。
订购致电:0755-28545652 手机:13602589346

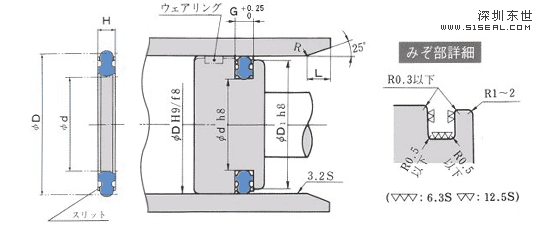

| 型号明细 | 密封件的公称尺寸及腔体尺寸（単位：mm) | ||||||
|---|---|---|---|---|---|---|---|
| 标准 （RN 713） |
耐热用 （RF 704） |
D | d | H | G | D1 | L |
| PSD-10 | *PSD-10F | 10 | 5.4 | 1.6 | 1.8 | 9.7 | 1 |
| PSD-12 | *PSD-12F | 12 | 7.4 | 1.6 | 1.8 | 11.7 | 1 |
| PSD-15 | *PSD-15F | 15 | 10.4 | 1.6 | 1.8 | 14.7 | 1 |
| PSD-16 | *PSD-16F | 16 | 11.4 | 1.6 | 1.8 | 15.7 | 1 |
| PSD-20 | *PSD-20F | 20 | 14 | 2.24 | 2.4 | 19.5 | 1.5 |
| PSD-25 | *PSD-25F | 25 | 17 | 3 | 3.2 | 24.5 | 2 |
| PSD-30 | *PSD-30F | 30 | 22 | 3 | 3.2 | 29.5 | 2 |
| PSD-32 | *PSD-32F | 32 | 24 | 3 | 3.2 | 31.5 | 2 |
| *PSD-0038A02N713 | 38 | 30 | 3 | 3.2 | 37.5 | 2 | |
| PSD-40 | *PSD-40F | 40 | 32 | 3 | 3.2 | 39.5 | 2 |
| *PSD-0044A02N713 | 44 | 36 | 3 | 3.2 | 43.5 | 2 | |
| PSD-50 | *PSD-50F | 50 | 40 | 3.8 | 4 | 49.5 | 2.5 |
| *PSD-0056A02N713 | 56 | 46 | 3.8 | 4 | 55.5 | 2.5 | |
| *PSD-0060A03N713 | 60 | 50 | 3.8 | 4 | 59.5 | 2.5 | |
| PSD-63 | *PSD-63F | 63 | 53 | 3.8 | 4 | 62.4 | 2.5 |
| *PSD-0070A02N713 | 70 | 55 | 5.6 | 6 | 69.4 | 3 | |
| *PSD-0075A02N713 | 75 | 60 | 5.6 | 6 | 74.4 | 3 | |
| PSD-80 | *PSD-80F | 80 | 65 | 5.6 | 6 | 79.4 | 3 |
| *PSD-0085A02N713 | 85 | 70 | 5.6 | 6 | 84.4 | 3 | |
| *PSD-0090A02N713 | 90 | 75 | 5.6 | 6 | 89.4 | 3 | |
| *PSD-0095A02N713 | 95 | 80 | 5.6 | 6 | 94.4 | 3 | |
| PSD-100 | *PSD-100F | 100 | 85 | 5.6 | 6 | 99.4 | 3 |
| *PSD-0110A02N713 | 110 | 95 | 5.6 | 6 | 109.3 | 3 | |
| *PSD-0120A03N713 | 120 | 105 | 5.6 | 6 | 119.3 | 3.5 | |
| PSD-125 | *PSD-125F | 125 | 110 | 5.6 | 6 | 124.3 | 3.5 |
| PSD-140 | *PSD-140F | 140 | 125 | 5.6 | 6 | 139.3 | 3.5 |
| *PSD-0150A02N713 | 150 | 135 | 5.6 | 6 | 149.3 | 3.5 | |
| PSD-160 | 160 | 140 | 7.6 | 8 | 159.3 | 5 | |
| *PSD-0175A02N713 | 175 | 155 | 7.6 | 8 | 174.3 | 5 | |
| PSD-180 | *PSD-180F | 180 | 160 | 7.6 | 8 | 179.3 | 5 |
| *PSD-0200A03N713 | *PSD-0200A04F704 | 200 | 180 | 7.6 | 8 | 199 | 5 |
| *PSD-0250A03N713 | 250 | 230 | 7.6 | 8 | 249 | 5 | |
| *PSD-0300A03N713 | 300 | 280 | 7.6 | 8 | 299 | 5 | |
