•  MYA MYN 活塞和活塞杆两用气动密封件  SAKAGAMI 阪上 液压 密封件
  MYA/MYN/MYH (迷你Y密封件)
  常用压力0.8MPA 最高速度0.4m/s
  MYA 材质编号RK703 温度(-25℃～70℃)
  MYN 材质编号RN716 温度(-10℃～70℃)
  MYH 材质编号RF704 温度(-5℃～150℃)
  小口径气压用U型密封件.
  MYA的摩擦阻力小,适用于小口径气缸等。
  MYN的摩擦阻力比MYA更小，适用于电磁阀等
  MYH是耐热用产品
  迷你Y密封件系统与JIS B2401-P系列的O形圈具有沟槽的互换性

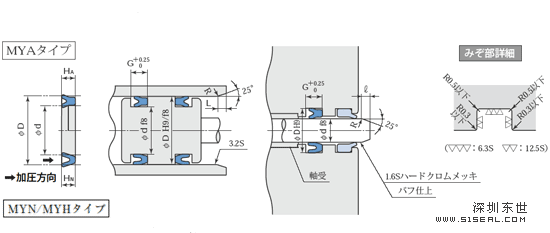

• (注)●密封件如上图所示,具有方向性,请注意安装方向.
  ●可能因安装槽的位置而无法安装在整体槽中.此时,请采用分割槽结构.
  ●MYH与MYN的形状稍有差异
  ※关于加工符号中表面粗糙度的标准数列，请参照常用配合表


型号明细			密封件的公称尺寸及腔体尺寸（单位：mm)
标准 （RK 703）	一般 （RN 716）	耐寒用 (RF 704)	d	D	HA	HN	G	L
MYA-3	MYN-3		3	6	2.1	2	2.5	2	1.5
MYA-4	MYN-4		4	7	2.1	2	2.5	2	1.5
MYA-5	MYN-5	*MYH-5F	5	8	2.1	2	2.5	2	1.5
MYA-6	MYN-6	*MYH-6F	6	9	2.1	2	2.5	2	1.5
MYA-7	MYN-7		7	10	2.1	2	2.5	2	1.5
MYA-8	MYN-8	*MYH-8F	8	11	2.1	2	2.5	2	1.5
MYA-9	MYN-9		9	12	2.1	2	2.5	2	1.5
MYA-10	MYN-10	*MYH-10F	10	13	2.1	2	2.5	2	1.5
MYA-10A	MYN-10A	*MYH-10AF	10	14	2.8	2.7	3.2	2.5	2
MYA-11	MYN-11		11	15	2.8	2.7	3.2	2.5	2
*MYA-11.2			11.2	15.2	2.8	2.7	3.2	2.5	2
MYA-12	MYN-12	*MYH-12F	12	16	2.8	2.7	3.2	2.5	2
*MYA-12.5	MYN-12.5	*MYH-12.5F	12.5	16.5	2.8	2.7	3.2	2.5	2
MYA-14	MYN-14	*MYH-14F	14	18	2.8	2.7	3.2	2.5	2
MYA-15	MYN-15		15	19	2.8	2.7	3.2	2.5	2
MYA-16	MYN-16	*MYH-16F	16	20	2.8	2.7	3.2	2.5	2
MYA-18	MYN-18	*MYH-18F	18	22	2.8	2.7	3.2	2.5	2
MYA-20	MYN-20	*MYH-20F	20	24	2.8	2.7	3.2	2.5	2
MYA-21	MYN-21		21	25	2.8	2.7	3.2	2.5	2
MYA-22	MYN-22		22	26	2.8	2.7	3.2	2.5	2
MYA-24	MYN-24		24	30	4.2	4	4.7	3	3
MYA-34	MYN-34	*MYH-34F	34	40	4.2	4	4.7	3	3

无供油空气：由于气压回路内未设置油壶/加油器等供油装置，因此必须事先在滑动部涂布优质的润滑脂。

干燥空气：为了排除上述无提供油空气中排出等影响，在回路内设置空气干燥机，是供应、排出洁净空气的系统。密封件等必须事先涂布优质的润滑脂。

润滑脂：请使用锂皂基润滑脂(矿物油类润滑脂)稠度为(JIS K2560)1号或2号。
耐热使用时，请使用硅脂、氟脂等。
