•  PT2 防尘密封圈  液压 密封件

标准材料,异形圈:填充聚四氟乙烯F-PTFE或聚氨酯PU,O形圈:丁腈橡胶NBR或氟橡胶FKM
应用范围,由一个带密封刃口和防尘刃口的异行圈以及2个作为预加载元件的O形圈组成的PT2防尘圈具有卓越的刮尘效果,低摩擦,无粘滑现象.可用于液压机、注塑机、滚压机、冶金机械等设备.设计时可参考Trelleborg公司WEMHG系列、Merkel公司PT2系列标准。
特点:低摩擦,低粘性摩擦,在工作出过程中有极好的调节和定位能力,对于行程短和频率高条件下使用的防尘圈可以变换材料定做,特别适用于大直径活塞杆
工况条件

速  度	压力范围	温度范围	介  质	可供直径范围
5m/s	-	-30℃ +200℃	液压油，水和其它	100-2000 mm

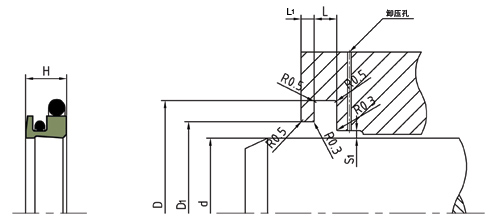

安装尺寸

轴径d f8		沟槽外径	槽宽H	台径	圆角	导向长度
标准	适用	D H9	L+0.2	D1±0.1	r	L1
100-229.9	100-450.0	dN+22.2	6.3	dN+10.7	1.2	4.2
230-299.9	220-450.0	dN+24.2	6.3	dN+10.7	1.2	4.2
300-629.9	250-650.0	dN+33.0	8.1	dN+15.1	1.2	6.3
630-999.9	500.0	dN+36.5	9.5	dN+15.1	2.0	6.3

PT2  防尘圈                                                         >>>>>>>>>>>>格莱圈(格来圈)的安装方法
订货号	df8	DH9	H	L+0.2	L+0.2		订货号	df8	DH9	H	L+0.2	L+0.2
PT2-1000	100	122.2	13.5	6.3	4.2		PT2-4000	400	433	18.4	8.1	6.3
PT2-1100	110	132.2	13.5	6.3	4.2		PT2-4200	420	453	18.4	8.1	6.3
PT2-1200	120	142.2	13.5	6.3	4.2		PT2-4300	430	463	18.4	8.1	6.3
PT2-1300	130	152.2	13.5	6.3	4.2		PT2-4318	431.8	464.8	18.4	8.1	6.3
PT2-1397	139.7	161.9	13.5	6.3	4.2		PT2-4500	450	483	18.4	8.1	6.3
PT2-1400	140	162.2	13.5	6.3	4.2		PT2-4700	470	503	18.4	8.1	6.3
PT2-1500	150	172.2	13.5	6.3	4.2		PT2-4800	480	513	18.4	8.1	6.3
PT2-1600	160	182.2	13.5	6.3	4.2		PT2-5000	500	533	18.4	8.1	6.3
PT2-1700	170	192.2	13.5	6.3	4.2		PT2-5100	510	543	18.4	8.1	6.3
PT2-1800	180	202.2	13.5	6.3	4.2		PT2-5600	560	593	18.4	8.1	6.3
PT2-2000	200	222.2	13.5	6.3	4.2		PT2-6000	600	633	18.4	8.1	6.3
PT2-2100	210	232.2	13.5	6.3	4.2		PT2-6300	630	666.5	19.8	9.5	6.3
PT2-2200	220	242.2	13.5	6.3	4.2		PT2-6400	640	676.5	19.8	9.5	6.3
PT2-2286	228.6	250.8	13.5	6.3	4.2		PT2-6600	660	696.5	19.8	9.5	6.3
PT2-2300	230	254.2	13.5	6.3	4.2		PT2-6700	670	706.5	19.8	9.5	6.3
PT2-2400	240	264.2	13.5	6.3	4.2		PT2-7400	740	776.5	19.8	9.5	6.3
PT2-2600	260	284.2	13.5	6.3	4.2		PT2-7950	795	831.5	19.8	9.5	6.3
PT2-2750	275	299.2	13.5	6.3	4.2		PT2-8000	800	836.5	19.8	9.5	6.3
PT2-2800	280	304.2	13.5	6.3	4.2		PT2-8200	820	856.5	19.8	9.5	6.3
PT2-2950	295	319.2	13.5	6.3	4.2		PT2-8300	830	866.5	19.8	9.5	6.3
PT2-3000	300	333	18.4	8.1	6.3		PT2-8500	850	886.5	19.8	9.5	6.3
PT2-3302	330.2	363.2	18.4	8.1	6.3		PT2-8900	890	926.5	19.8	9.5	6.3
PT2-3500	350	383	18.4	8.1	6.3		PT2-9500	950	986.5	19.8	9.5	6.3
PT2-3600	360	393	18.4	8.1	6.3		PT2-9700	970	1006.5	19.8	9.5	6.3
PT2-3700	370	403	18.4	8.1	6.3		PT2-11300	1130	1166.5	19.8	9.5	6.3
PT2-3800	380	413	18.4	8.1	6.3		PT2-11500	1150	1186.5	19.8	9.5	6.3
PT2-3850	385	418	18.4	8.1	6.3		PT2-11600	1160	1196.5	19.8	9.5	6.3
PT2-3900	390	423	18.4	8.1	6.3		PT2-13200	1320	1356.5	19.8	9.5	6.3
