•  异型同轴密封 TDI 密封圈  液压 密封件

标准材料,密封体:填充聚四氟乙烯F-PTFE,异形Y形圈:丁腈橡胶NBR或聚氨酯PU
应用范围:JDI由一个异形的轴用阶梯圈和一个异形弹性体组成，阶梯圈与活塞杆形成配合对偶面,达到密封效果.异形弹性体具有密封作用,并对轴用阶梯圈提供弹力,对磨损起补偿作用.适合液压缸活塞杆的密封,一般与导向套配合使用.设计选用时可参考Hunger公司TDI系列标准。特点:在受压和苛刻条件下具有非常高的压力稳定性,高耐磨,低摩擦,无粘滑现象
工况条件

速  度	压力范围	温度范围	介  质	可供直径范围
1m/s	0～45MPa	-30℃ +100℃	石油基液压油，难燃液压液，水和其它	20-1000 mm

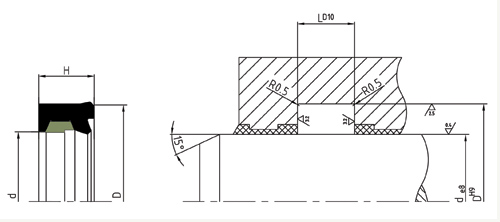

安装尺寸

轴径d e8	沟槽外径D H9	槽宽L D10	H
20-30	d+8	7.5	7
31-35	d+8	7.5	7
36-44	d+8	8.5	8
45-55	d+10	11.0	10
56-119	d+15	13.0	12
120-319	d+20	17.0	16
320-499	d+30	21.0	20
>499	d+40	26.5	25

TDI  异型同轴密封                                                          >>>>>>>>>>>>格莱圈(格来圈)的安装方法
订货号	轴径	沟槽外径	槽宽		订货号	轴径	沟槽外径	槽宽
	d e8	D H9	L D10			d e8	D H9	L D10
TDI0200	20	28	7.5		TDI1000	100	120	15
TDI0220	22	30	7.5		TDI1050	105	120	13
TDI0230	23	31	7.5		TDI1100	110	125	13
TDI0250	25	33	7.5		TDI1150	115	126	16
TDI0280	28	36	7.5		TDI1150	115	130	13
TDI0300	30	38	7.5		TDI1200	120	140	17
TDI0320	32	40	7.5		TDI1250	125	145	17
TDI0350	35	43	7.5		TDI1300	130	150	17
TDI0360	36	44	8.5		TDI1350	135	155	17
TDI0400	40	48	8.5		TDI1400	140	155	18
TDI0420	42	50	8.5		TDI1400	140	160	17
TDI0450	45	55	11		TDI1500	150	170	17
TDI0470	47	57	11		TDI1550	155	175	17
TDI0480	48	58	11		TDI1600	160	180	17
TDI0500	50	60	11		TDI1650	165	185	17
TDI0520	52	62	11		TDI1700	170	190	17
TDI0550	55	65	11		TDI1750	175	195	17
TDI0560	56	71	13		TDI1800	180	200	17
TDI0600	60	75	13		TDI1850	185	205	17
TDI0630	63	78	13		TDI1900	190	210	17
TDI0650	65	80	13		TDI2000	200	220	17
TDI0680	68	78	13		TDI2200	220	240	17
TDI0700	70	85	13		TDI2250	225	245	17
TDI0720	72	87	13		TDI2300	230	250	17
TDI0750	75	90	13		TDI2400	240	260	17
TDI0800	80	95	13		TDI2500	250	270	17
TDI0830	83	98	13		TDI2600	260	280	17
TDI0850	85	100	13		TDI2800	280	300	17
TDI0870	87	102	13		TDI3000	300	320	17
TDI0900	90	105	13		TDI3500	350	380	21
TDI0950	95	110	13		TDI5000	500	540	26.5
TDI0960	96	111	13		TDI6300	630	670	26.5
TDI1000	100	115	13		TDI10000	1000	1040	26.5
