- 防尘密封圈 GSZ2 液压 密封件
订购致电:0755-28545652 手机:13602589346

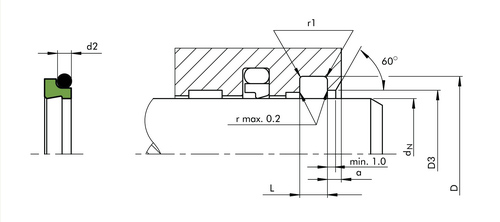

标准材料,密封环:填充聚四氟乙烯F-PTFE或聚氨酯PU,O形圈:丁腈橡胶NBR或氟橡胶FKM应用范围:由一个带密封刃口和防尘刃口的耐磨圈以及一个作为预紧元件的O形圈组成的双唇防尘圈.适用于尘埃严重或严寒的环境以及高频往复运动.主要应用于液压及气动装置,伺服系统,化工及食品设备.设计选用时可参照Trelleborg公司的WE3系列,Parker公司的AD系列标准.特点:优异的滑动性能,无粘滞,无爬行现象,能补偿活塞杆或柱塞的变形,结构紧凑,节省安装空间,刮除外侧污染物的效果非常好,即使是粘结牢固的泥土,从内侧刮除活塞杆表面附着残留油膜的效果非常好,与液压介质的相容性非常好.
|
速 度 |
压力范围 |
温度范围 |
介 质 |
可供直径范围 |
|
|
- |
|
石油基液压油，难燃液压液，环保安全液压液（生物油）、水和其它 |
5 |
|
活塞杆直径 |
沟槽直径 |
沟槽宽度 |
直径 |
止口宽度 |
O形圈截面 |
|
dN f8 |
D H9 |
L +0.2 |
D3 H11 |
a min |
d2 |
|
4.0-11.9 |
dN+4.8 |
3.7 |
d+1.5 |
2.0 |
1.78 |
|
12.0-64.9 |
dN+6.8 |
5.0 |
d+1.5 |
2.0 |
2.62 |
|
65.0-250.9 |
dN+8.8 |
6.0 |
d+1.5 |
3.0 |
3.53 |
|
251.0-420.9 |
dN+12.2 |
8.4 |
d+2.0 |
4.0 |
5.33 |
|
421.0-650.9 |
dN+16.0 |
11.0 |
d+2.0 |
4.0 |
7.00 |
|
651.0-999.9 |
dN+20.0 |
14.0 |
d+2.5 |
5.0 |
8.40 |
|
> 1000.0 |
dN+20.0 |
14.0 |
d+2.5 |
5.0 |
8.40 |
| GSZ2 防尘圈(组合防尘圈) 规格表 >>>>>>>>>>>>格莱圈(格来圈)的安装方法 | |||||||||||||
| 订货号 | 轴径 | 底径 | 宽度 | a | 订货号 | 轴径 | 底径 | 宽度 | a | ||||
| DN f8 | D H9 | L+0.2 | DN f8 | D H9 | L+0.2 | ||||||||
| GSZ2-0040 | 4.0 | 8.8 | 3.7 | 2.0 | GSZ2-1150 | 115.0 | 123.8 | 6.0 | 3.0 | ||||
| GSZ2-0050 | 5.0 | 9.8 | 3.7 | 2.0 | GSZ2-1200 | 120.0 | 128.8 | 6.0 | 3.0 | ||||
| GSZ2-0060 | 6.0 | 10.8 | 3.7 | 2.0 | GSZ2-1250 | 125.0 | 133.8 | 6.0 | 3.0 | ||||
| GSZ2-0080 | 8.0 | 12.8 | 3.7 | 2.0 | GSZ2-1300 | 130.0 | 138.8 | 6.0 | 3.0 | ||||
| GSZ2-0100 | 10.0 | 14.8 | 3.7 | 2.0 | GSZ2-1350 | 135.0 | 143.8 | 6.0 | 3.0 | ||||
| GSZ2-0120 | 12.0 | 18.8 | 5.0 | 2.0 | GSZ2-1370 | 137.0 | 145.8 | 6.0 | 3.0 | ||||
| GSZ2-0140 | 14.0 | 20.8 | 5.0 | 2.0 | GSZ2-1400 | 140.0 | 148.8 | 6.0 | 3.0 | ||||
| GSZ2-0150 | 15.0 | 21.8 | 5.0 | 2.0 | GSZ2-1450 | 145.0 | 153.8 | 6.0 | 3.0 | ||||
| GSZ2-0160 | 16.0 | 22.8 | 5.0 | 2.0 | GSZ2-1500 | 150.0 | 158.8 | 6.0 | 3.0 | ||||
| GSZ2-0180 | 18.0 | 24.8 | 5.0 | 2.0 | GSZ2-1600 | 160.0 | 168.8 | 6.0 | 3.0 | ||||
| GSZ2-0200 | 20.0 | 26.8 | 5.0 | 2.0 | GSZ2-1700 | 170.0 | 178.8 | 6.0 | 3.0 | ||||
| GSZ2-0220 | 22.0 | 28.8 | 5.0 | 2.0 | GSZ2-1800 | 180.0 | 188.8 | 6.0 | 3.0 | ||||
| GSZ2-0250 | 25.0 | 31.8 | 5.0 | 2.0 | GSZ2-1900 | 190.0 | 198.8 | 6.0 | 3.0 | ||||
| GSZ2-0280 | 28.0 | 34.8 | 5.0 | 2.0 | GSZ2-2000 | 200.0 | 208.8 | 6.0 | 3.0 | ||||
| GSZ2-0300 | 30.0 | 36.8 | 5.0 | 2.0 | GSZ2-2100 | 210.0 | 218.8 | 6.0 | 3.0 | ||||
| GSZ2-0320 | 32.0 | 38.8 | 5.0 | 2.0 | GSZ2-2200 | 220.0 | 228.8 | 6.0 | 3.0 | ||||
| GSZ2-0350 | 35.0 | 41.8 | 5.0 | 2.0 | GSZ2-2300 | 230.0 | 238.8 | 6.0 | 3.0 | ||||
| GSZ2-0360 | 36.0 | 42.8 | 5.0 | 2.0 | GSZ2-2400 | 240.0 | 248.8 | 6.0 | 3.0 | ||||
| GSZ2-0370 | 37.0 | 43.8 | 5.0 | 2.0 | GSZ2-2500 | 250.0 | 258.8 | 6.0 | 3.0 | ||||
| GSZ2-0400 | 40.0 | 46.8 | 5.0 | 2.0 | GSZ2-2600 | 260.0 | 272.2 | 8.4 | 4.0 | ||||
| GSZ2-0420 | 42.0 | 48.8 | 5.0 | 2.0 | GSZ2-2800 | 280.0 | 292.2 | 8.4 | 4.0 | ||||
| GSZ2-0450 | 45.0 | 51.8 | 5.0 | 2.0 | GSZ2-3000 | 300.0 | 312.2 | 8.4 | 4.0 | ||||
| GSZ2-0490 | 49.0 | 55.8 | 5.0 | 2.0 | GSZ2-3200 | 320.0 | 332.2 | 8.4 | 4.0 | ||||
| GSZ2-0500 | 50.0 | 56.8 | 5.0 | 2.0 | GSZ2-3500 | 350.0 | 362.2 | 8.4 | 4.0 | ||||
| GSZ2-0540 | 54.0 | 60.8 | 5.0 | 2.0 | GSZ2-3600 | 360.0 | 372.2 | 8.4 | 4.0 | ||||
| GSZ2-0550 | 55.0 | 61.8 | 5.0 | 2.0 | GSZ2-3700 | 370.0 | 382.2 | 8.4 | 4.0 | ||||
| GSZ2-0560 | 56.0 | 62.8 | 5.0 | 2.0 | GSZ2-4000 | 400.0 | 412.2 | 8.4 | 4.0 | ||||
| GSZ2-0600 | 60.0 | 66.8 | 5.0 | 2.0 | GSZ2-4400 | 440.0 | 456.0 | 11.0 | 4.0 | ||||
| GSZ2-0630 | 63.0 | 69.8 | 5.0 | 2.0 | GSZ2-4800 | 480.0 | 496.0 | 11.0 | 4.0 | ||||
| GSZ2-0650 | 65.0 | 73.8 | 6.0 | 3.0 | GSZ2-6000 | 600.0 | 616.0 | 11.0 | 4.0 | ||||
| GSZ2-0700 | 70.0 | 78.8 | 6.0 | 3.0 | GSZ2-6300 | 630.0 | 646.0 | 11.0 | 4.0 | ||||
| GSZ2-0750 | 75.0 | 83.8 | 6.0 | 3.0 | GSZ2-6800 | 680.0 | 700.0 | 14.0 | 5.0 | ||||
| GSZ2-0800 | 80.0 | 88.8 | 6.0 | 3.0 | GSZ2-7000 | 700.0 | 720.0 | 14.0 | 5.0 | ||||
| GSZ2-0850 | 85.0 | 93.8 | 6.0 | 3.0 | GSZ2-7700 | 770.0 | 790.0 | 14.0 | 5.0 | ||||
| GSZ2-0900 | 90.0 | 98.8 | 6.0 | 3.0 | GSZ2-8280 | 828.0 | 848.0 | 14.0 | 5.0 | ||||
| GSZ2-0950 | 95.0 | 103.8 | 6.0 | 3.0 | GSZ2-8800 | 880.0 | 900.0 | 14.0 | 5.0 | ||||
| GSZ2-1000 | 100.0 | 108.8 | 6.0 | 3.0 | GSZ2-9000 | 900.0 | 920.0 | 14.0 | 5.0 | ||||
| GSZ2-1050 | 105.0 | 113.8 | 6.0 | 3.0 | GSZ2-10300 | 1030.0 | 1050.0 | 14.0 | 5.0 | ||||
| GSZ2-1100 | 110.0 | 118.8 | 6.0 | 3.0 | GSZ2-11800 | 1180.0 | 1200.0 | 14.0 | 5.0 | ||||
