- 活塞密封 AQ5密封圈 液压 密封件
订购致电:0755-28545652 手机:13602589346
标准材料,密封体:填充聚四氟乙烯F-PTFE,0形圈:丁腈橡胶NBR或氟橡胶FKM,星形圈:丁腈橡胶NBR或氟橡胶
概述:AQ5活塞密封是在动密封表面安装了有限接触点的星形圈弹性体,以实现两种介质间,如液/气的用0形圈施力以改善密封性能。它结合了密封体材料所具有的低摩擦性能以及橡胶弹性体的良好密封性能,这种优化设计大大降低了摩擦力,并且使泄漏得以最小化.
应用范围:JAQ5活塞密封保存了聚四氟乙烯密封件的低摩擦,耐高压,高速度的特点,又具有橡胶的密封特性,适合于一些速度较快压力高且需保压的场合。可作为双向运动的活塞式蓄能器以及位置控制油缸,夹持油缸等的密封元件,可用于机床,压机,轧机,鞋机,活塞式蓄能器,重型悬挂油缸等。特别推荐用于重载及大直径应用场合。设计选用时请参考Trelleborg公司AQ5系列标准。
特点:在需要将两种介质分离(例如:流体/流体或流体/气体)的场合,密封效果好,集低摩擦与高弹性于一身,具有双重安全性,气体渗透率低,高压应用场合,滑动性能好,滑动性能好,无爬行现象,沟槽结构简单,安装简单.
工况条件
概述:AQ5活塞密封是在动密封表面安装了有限接触点的星形圈弹性体,以实现两种介质间,如液/气的用0形圈施力以改善密封性能。它结合了密封体材料所具有的低摩擦性能以及橡胶弹性体的良好密封性能,这种优化设计大大降低了摩擦力,并且使泄漏得以最小化.
应用范围:JAQ5活塞密封保存了聚四氟乙烯密封件的低摩擦,耐高压,高速度的特点,又具有橡胶的密封特性,适合于一些速度较快压力高且需保压的场合。可作为双向运动的活塞式蓄能器以及位置控制油缸,夹持油缸等的密封元件,可用于机床,压机,轧机,鞋机,活塞式蓄能器,重型悬挂油缸等。特别推荐用于重载及大直径应用场合。设计选用时请参考Trelleborg公司AQ5系列标准。
特点:在需要将两种介质分离(例如:流体/流体或流体/气体)的场合,密封效果好,集低摩擦与高弹性于一身,具有双重安全性,气体渗透率低,高压应用场合,滑动性能好,滑动性能好,无爬行现象,沟槽结构简单,安装简单.
工况条件
速 度 |
压力范围 |
温度范围 |
介 质 |
可供直径范围 |
|
0~60MPa |
|
所有普通的液压油(包括生物油和气体) |
40 |

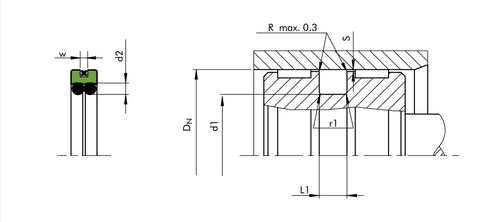

缸径 DN H9 |
沟槽底径 |
沟槽宽度 |
半径 |
最大径向间隙 S max |
O形圈截面d2 |
星形圈截面W |
|||
标准 |
重型 |
d1 h9 |
L1+0.2 |
r1 |
10 MPa |
20 MPa |
30 MPa |
||
40-79.9 |
25-140 |
DN-10.0 |
6.3 |
0.6 |
0.3 |
0.2 |
0.15 |
2.62 |
1.78 |
80-132.9 |
50-250 |
DN-13.0 |
8.3 |
1.0 |
0.4 |
0.3 |
0.15 |
3.53 |
2.62 |
133-462.9 |
100-480 |
DN-18.0 |
12.3 |
1.3 |
0.4 |
0.3 |
0.20
|
5.33 |
3.53 |
463-700 |
425-700 |
DN-31.0 |
16.3 |
1.8 |
0.5 |
0.4 |
0.30 |
7.00 |
5.33 |
AQ5 活塞密封 >>>>>>>>>>>>格莱圈(格来圈)的安装方法 | |||||||||||||
订货号 | 缸径 | 沟槽底径 | 槽宽 | 订货号 | 缸径 | 沟槽底径 | 槽宽 | ||||||
DN H9 | d1 h9 | L1+0.2 | DN H9 | d1 h9 | L1+0.2 | ||||||||
AQ5-0400 | 40 | 30 | 6.3 | AQ51400 | 140 | 122 | 12.3 | ||||||
AQ50420 | 42 | 32 | 6.3 | AQ51500 | 150 | 132 | 12.3 | ||||||
AQ50450 | 45 | 35 | 6.3 | AQ51600 | 160 | 142 | 12.3 | ||||||
AQ50480 | 48 | 38 | 6.3 | AQ51700 | 170 | 152 | 12.3 | ||||||
AQ50500 | 50 | 40 | 6.3 | AQ51800 | 180 | 162 | 12.3 | ||||||
AQ50520 | 52 | 42 | 6.3 | AQ51900 | 190 | 172 | 12.3 | ||||||
AQ50550 | 55 | 45 | 6.3 | AQ52000 | 200 | 182 | 12.3 | ||||||
AQ50600 | 60 | 50 | 6.3 | AQ52100 | 210 | 192 | 12.3 | ||||||
AQ50630 | 63 | 53 | 6.3 | AQ52200 | 220 | 202 | 12.3 | ||||||
AQ50650 | 65 | 55 | 6.3 | AQ52300 | 230 | 212 | 12.3 | ||||||
AQ50700 | 70 | 60 | 6.3 | AQ52400 | 240 | 222 | 12.3 | ||||||
AQ50750 | 75 | 65 | 6.3 | AQ52500 | 250 | 232 | 12.3 | ||||||
AQ50800 | 80 | 67 | 8.3 | AQ52800 | 280 | 262 | 12.3 | ||||||
AQ50850 | 85 | 72 | 8.3 | AQ53000 | 300 | 282 | 12.3 | ||||||
AQ50900 | 90 | 77 | 8.3 | AQ53200 | 320 | 302 | 12.3 | ||||||
AQ50950 | 95 | 82 | 8.3 | AQ53500 | 350 | 332 | 12.3 | ||||||
AQ51000 | 100 | 87 | 8.3 | AQ54000 | 400 | 382 | 12.3 | ||||||
AQ51050 | 105 | 92 | 8.3 | AQ54200 | 420 | 402 | 12.3 | ||||||
AQ51100 | 110 | 97 | 8.3 | AQ54500 | 450 | 432 | 12.3 | ||||||
AQ51150 | 115 | 102 | 8.3 | AQ54800 | 480 | 449 | 16.3 | ||||||
AQ51200 | 120 | 107 | 8.3 | AQ55000 | 500 | 469 | 16.3 | ||||||
AQ51250 | 125 | 112 | 8.3 | AQ56000 | 600 | 569 | 16.3 | ||||||
AQ51300 | 130 | 117 | 8.3 | AQ56500 | 650 | 619 | 16.3 | ||||||
AQ51350 | 135 | 117 | 12.3 | AQ57000 | 700 | 669 | 16.3 |
