•  GKD 组合密封 密封圈  液压 密封件

标准材料,导向环:尼龙PA或填充聚四氟乙烯F-PTFE,密封环:填充聚四氟乙烯F-PTFE,弹性圈:丁腈橡胶NBR或氟橡胶FKM,应用范围:由密封环、弹性圈和二个导向套组成,导向套起定位和导向作用,弹性圈提供预紧力并补偿密封环的磨损,密封环与油缸内孔形成配合对偶面而产生密封效果,适用于油缸活塞的密封.JKDF具有双向密封效果.设计选用时可参考Hunger公司GKD系列标准.
工况条件

速  度	压力范围	温度范围	介  质	可供直径范围
1m/s	0～45MPa	-30℃ +200℃	液压油、水、乳化液	40-1000 mm

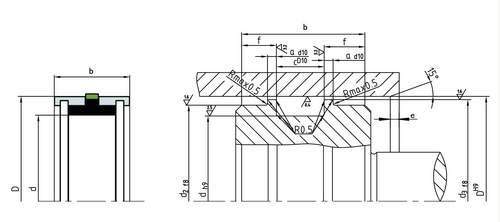

GKD  组合密封                                                                >>>>>>>>>>>>>>>格莱圈的安装方式
订货号	D	d	b	d2	d3	a	c	f	e
GKD0400	40	26	30	32	36	3.5	15.5	7.25	7
GKD0450	45	31	30	37	41	3	15.5	7.25	7
GKD0500	50	34	32	42	46	3	20.5	5.8	7
GKD0550	55	39	32	47	51	3	20.5	5.8	7
GKD0560	56	40	32	48	52	3	20.5	5.8	7
GKD0600	60	44	32	52	56	3	20.5	5.8	7
GKD0630	63	47	32	55	59	3	20.5	5.8	7
GKD0650	65	49	32	57	61	3	20.5	5.8	7
GKD0700	70	54	32	62	66	3	20.5	5.8	7
GKD0750	75	59	32	67	71	3	20.5	5.8	7
GKD0800	80	62	36	72	76	3	22.5	6.8	7
GKD0850	85	67	36	77	81	3	22.5	6.8	7
GKD0900	90	72	36	82	86	3	22.5	6.8	7
GKD0950	95	77	36	87	91	3	22.5	6.8	7
GKD1000	100	82	36	92	96	3	22.5	6.8	7
GKD1050	105	87	36	97	101	3	22.5	6.8	10
GKD1100	110	92	36	102	106	3	22.5	6.8	10
GKD1150	115	97	36	107	111	3	22.5	6.8	10
GKD1200	120	102	36	112	116	3	22.5	6.8	10
GKD1250	125	103	43	115	121	4	26.5	8.3	10
GKD1300	130	108	43	120	126	4	26.5	8.3	10
GKD1350	135	113	43	125	131	4	26.5	8.3	10
GKD1400	140	118	43	130	136	4	26.5	8.3	10
GKD1450	145	123	43	135	141	4	26.5	8.3	10
GKD1500	150	128	43	140	146	4	26.5	8.3	10
GKD1550	155	133	43	145	151	4	26.5	8.3	10
GKD1600	160	138	43	150	156	4	26.5	8.3	10
GKD1700	170	148	48	160	166	6	26.5	10.8	10
GKD1800	180	158	48	170	176	6	26.5	10.8	10
GKD1900	190	165	48	180	186	4.5	31.5	8.3	10
GKD2000	200	175	48	190	196	4.5	31.5	8.3	10
GKD2100	210	185	58	200	206	8	31.5	13.3	12
GKD2200	220	195	58	210	216	8	31.5	13.3	12
GKD2500	250	225	74	240	246	15	31.5	21.3	12
GKD2750	275	250	74	265	271	15	31.5	21.3	12
GKD2800	280	255	74	270	276	15	31.5	21.3	12
GKD2900	290	265	74	280	286	15	31.5	21.3	12
