•  GDKK 组合密封 密封圈  液压 密封件

标准材料,导向环:尼龙PA或填充聚四氟乙烯F-PTFE,挡圈:尼龙PA或填充聚四氟乙烯F-PTFE,密封环:填充聚四氟乙烯F-PTFE,弹性圈:丁腈橡胶NBR或氟橡胶FKM
应用范围:由密封环、弹性圈、二个挡圈和二个导向套组成,导向套起定位和导向作用,弹性圈提供预紧力并补偿密封环的磨损,密封环与油缸内孔形成配合对偶面而产生密封效果,适用于油缸活塞的密封.GDKK具有双向密封效果。设计选用时可参考Hunger公司GD1000K系列标准

速  度	压力范围	温度范围	介  质	可供直径范围
1m/s	0～45MPa	-30℃ +200℃	液压油、水、乳化液	40-2000 mm

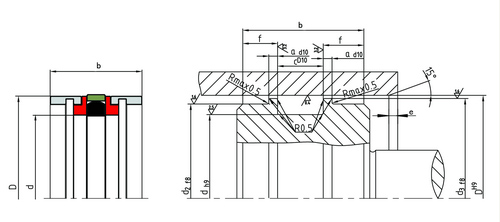

GDKK  组合密封GDKK                                                         >>>>>>>>>>>>格莱圈(格来圈)的安装方法
订货号	D	d	b	d2	d3	a	c	f	e
GDKK0400	40	26	32	32	36	3	15.5	8.25	7
GDKK0450	45	31	32	37	41	3	15.5	8.25	7
GDKK0500	50	34	39	42	46	3	20.5	9.25	7
GDKK0560	56	40	39	48	52	3	20.5	9.25	7
GDKK0630	63	47	39	55	59	3	20.5	9.25	7
GDKK0650	65	49	39	57	61	3	20.5	9.25	7
GDKK0700	70	54	39	62	66	3	20.5	9.25	7
GDKK0750	75	59	39	67	71	3	20.5	9.25	7
GDKK0800	80	62	43	72	76	3	22.5	10.25	7
GDKK0850	85	67	43	77	81	3	22.5	10.25	7
GDKK0900	90	72	43	82	86	3	22.5	10.25	7
GDKK0950	95	77	43	87	91	3	22.5	10.25	7
GDKK1000	100	82	43	92	96	3	22.5	10.25	10
GDKK1100	110	92	43	102	106	3	22.5	10.25	10
GDKK1150	115	97	43	107	111	3	22.5	10.25	10
GDKK1200	120	102	43	112	116	3	22.5	10.25	10
GDKK1250	125	103	53	115	121	4	26.5	13.25	10
GDKK1300	130	108	53	120	126	4	26.5	13.25	10
GDKK1400	140	118	53	130	136	4	26.5	13.25	10
GDKK1500	150	128	53	140	146	4	26.5	13.25	10
GDKK1600	160	138	53	150	156	4	26.5	13.25	10
GDKK1700	170	148	57	160	166	6	26.5	15.25	10
GDKK1800	180	158	57	170	176	6	26.5	15.25	10
GDKK1900	190	165	64	180	186	4.5	31.5	16.25	10
GDKK2000	200	175	64	190	196	4.5	31.5	16.25	10
GDKK2100	210	185	71	200	206	8	31.5	19.75	12
GDKK2200	220	195	71	210	216	8	31.5	19.75	12
GDKK2250	225	200	71	215	221	8	31.5	19.75	12
GDKK2300	230	205	85	220	226	15	31.5	26.75	12
GDKK2400	240	205	85	230	236	15	31.5	26.75	12
GDKK2500	250	225	85	240	246	15	31.5	26.75	12
GDKK2750	275	250	85	265	271	15	31.5	26.75	12
GDKK2800	280	255	85	270	276	15	31.5	26.75	12
GDKK2900	290	265	85	280	286	15	31.5	26.75	12
GDKK3000	300	275	85	290	296	15	31.5	26.75	12
GDKK3100	310	280	80	298	304	8.5	36.5	21.75	15
GDKK3200	320	290	80	308	314	8.5	36.5	21.75	15
GDKK3500	350	320	80	338	344	8.5	36.5	21.75	15
GDKK3600	360	330	80	348	354	8.5	36.5	21.75	15
GDKK3800	380	350	80	368	374	8.5	36.5	21.75	15
GDKK4000	400	370	80	388	394	8.5	36.5	21.75	15
GDKK4200	420	390	80	408	414	8.5	36.5	21.75	15
GDKK4500	450	420	80	438	444	8.5	36.5	21.75	15
GDKK4800	480	450	80	468	474	8.5	36.5	21.75	15
GDKK5000	500	470	80	488	494	8.5	36.5	21.75	15
GDKK5400	540	510	80	528	534	8.5	36.5	21.75	15
GDKK5600	560	530	80	548	554	8.5	36.5	21.75	15
GDKK5800	580	550	80	568	574	8.5	36.5	21.75	15
GDKK6000	600	570	80	588	594	8.5	36.5	21.75	15
GDKK6300	630	600	80	618	624	8.5	36.5	21.75	15
GDKK6400	640	610	80	628	634	8.5	36.5	21.75	15
GDKK6500	650	620	80	638	644	8.5	36.5	21.75	15
GDKK6800	680	650	80	668	674	8.5	36.5	21.75	15
GDKK7000	700	670	80	688	694	8.5	36.5	21.75	15
GDKK7500	750	720	80	738	744	8.5	36.5	21.75	15
GDKK8000	800	770	80	788	794	8.5	36.5	21.75	15
GDKK12000	1200	1170	80	1188	1194	8.5	36.5	21.75	15
GDKK14000	1400	1370	80	1388	1394	8.5	36.5	21.75	15
