- TTO/NAK/STK 旋转轴唇密封 VCW 油封 骨架油封 旋转密封
订购致电:0755-28545652 手机:13602589346

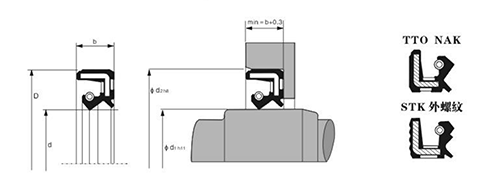

骨架油封结构有三部分组长成：油封体、加强骨架和自紧螺旋弹簧。密封体按照不同部位又分为底部、腰部、刃口和密封唇等。通常，在自由状态下的骨架油封，其内径比外径小，即具有一定的“过盈量”。 因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定径向紧力。经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。 骨架油封的作用一般就是将传动部件中需要，润滑的部件与出力部件隔离，不至于让润滑油渗漏，通常用于旋转轴是一种旋转轴唇密封。 材料：NBR丁腈、FKM氟橡胶 介质：矿物油、合成油 工作温度 -25至+100、-20至+250 工作压力：0.3bar 材料硬度：70（SHA）
| VCW 小断面 骨架油封 旋转密封 | |||||||||||||
| 型号 | 内径 | 外径 | 高度 | 型号 | 内径 | 底径 | 高度 | ||||||
| VCW | 6 | 15 | 3.3 | VCW | 37 | 47 | 4 | ||||||
| VCW | 7 | 15 | 5 | VCW | 37 | 47.5 | 5 | ||||||
| VCW | 8 | 12 | 3 | VCW | 38 | 45 | 4 | ||||||
| VCW | 8 | 15 | 3 | VCW | 38 | 48 | 4 | ||||||
| VCW | 9 | 13 | 3 | VCW | 40 | 47 | 4 | ||||||
| VCW | 9 | 16 | 3 | VCW | 40 | 50 | 4 | ||||||
| VCW | 10 | 14 | 3 | VCW | 40 | 52 | 5 | ||||||
| VCW | 10 | 17 | 3 | VCW | 42 | 52 | 4 | ||||||
| VCW | 10 | 29.7 | 3 | VCW | 42 | 52.5 | 5 | ||||||
| VCW | 12 | 16 | 3 | VCW | 42 | 55 | 6 | ||||||
| VCW | 12 | 18 | 3 | VCW | 43 | 53 | 4 | ||||||
| VCW | 12 | 19 | 3 | VCW | 45 | 52 | 4 | ||||||
| VCW | 12 | 29.7 | 3 | VCW | 45 | 55 | 4 | ||||||
| VCW | 13 | 19 | 3 | VCW | 45 | 71 | 5 | ||||||
| VCW | 14 | 20 | 3 | VCW | 46 | 54 | 4 | ||||||
| VCW | 14 | 21 | 3 | VCW | 46 | 58 | 5 | ||||||
| VCW | 14 | 22 | 3 | VCW | 50 | 58 | 4 | ||||||
| VCW | 14 | 22 | 4 | VCW | 50 | 60.5 | 5 | ||||||
| VCW | 15 | 21 | 3 | VCW | 50 | 62 | 5 | ||||||
| VCW | 15 | 23 | 3 | VCW | 53 | 65 | 5 | ||||||
| VCW | 16 | 22 | 3 | VCW | 58 | 70.5 | 5 | ||||||
| VCW | 16 | 24 | 3 | VCW | 63 | 75 | 5 | ||||||
| VCW | 16 | 25 | 3 | VCW | 70 | 78 | 5 | ||||||
| VCW | 17 | 23 | 3 | VCW | 72 | 85.5 | 5 | ||||||
| VCW | 17 | 25 | 3 | VCW | 76 | 90.5 | 6 | ||||||
| VCW | 18 | 24 | 3 | VCW | 80 | 95 | 5 | ||||||
| VCW | 18 | 24 | 4 | VCW | 90 | 105 | 5 | ||||||
| VCW | 18 | 26 | 4 | ||||||||||
| VCW | 19 | 27 | 4 | ||||||||||
| VCW | 20 | 26 | 4 | ||||||||||
| VCW | 20 | 28 | 4 | ||||||||||
| VCW | 22 | 28 | 4 | ||||||||||
| VCW | 22 | 30 | 4 | ||||||||||
| VCW | 24 | 32 | 4 | ||||||||||
| VCW | 25 | 32 | 4 | ||||||||||
| VCW | 25 | 34 | 4 | ||||||||||
| VCW | 25 | 35 | 4 | ||||||||||
| VCW | 26 | 34 | 4 | ||||||||||
| VCW | 27 | 35 | 4 | ||||||||||
| VCW | 28 | 35 | 4 | ||||||||||
| VCW | 28 | 37 | 4 | ||||||||||
| VCW | 29 | 38 | 4 | ||||||||||
| VCW | 30 | 37 | 4 | ||||||||||
| VCW | 30 | 38 | 4 | ||||||||||
| VCW | 30 | 40 | 4 | ||||||||||
| VCW | 30 | 50 | 5 | ||||||||||
| VCW | 30 | 55 | 5 | ||||||||||
| VCW | 30 | 56 | 5 | ||||||||||
| VCW | 31 | 38 | 4 | ||||||||||
| VCW | 32 | 42 | 4 | ||||||||||
| VCW | 32 | 45 | 4 | ||||||||||
| VCW | 35 | 42 | 4 | ||||||||||
| VCW | 35 | 45 | 4 | ||||||||||
